M12-B-4P-F

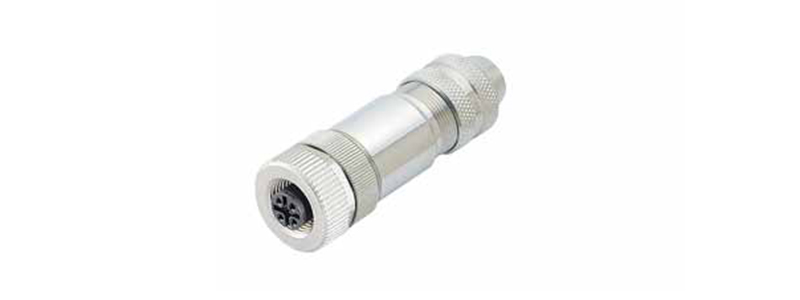

M12 B-Coding 4 Pin Female Screw Clamp Connection Cable Connector
Product Overview
Key Features
Specifications
Product Specifications
Electrical Specification Rated voltage: 250 V
Rated impulse voltage: 2500 V
Rated current (40 °C): 4 A
Contact resistance: <= 3 mΩ
Physical Characteristics Protection class: IP67
Connector locking system: Screw-locking
Connector Type: B-Coding, 4 Pin, female
Contact plating: Au (gold)
Cable Outlet: 6-8 mm
Shielding Ring: Support
Mechanical Operation: > 100 mating cycles
Environmental Limits Operating Temperature: -40°C to +85°C (-40°F to 185°F)
Storage Temperature: -40°C to +85°C (-40°F to 185°F)
Ambient Relative Humidity: 5-95% (non-condensing)
Quality Assurance Warranty period: 3 years
Mechanical Drawing

Contact Arrangement

Ordering Information

M12-B-4P-F:  Female cable connector with M12, B-Coding, 4 Pin
